Das Modul A-155-2 ist ein kleiner, sehr kompakt aufgebauter Analog-Sequencer mit vielen Funktionen. Die Sequenz hat eine Länge von 8 Stufen. Für jede Stufe steht neben dem Drehregler für die Einstellung der Steuerspannung ein beleuchteter Taster zur Verfügung, der eine Reihe von Funktionen übernimmt: im Normalbetrieb wird mit dem Taster das Gate-Signal an der betreffenden Stufe gesetzt (Taster leuchtet) oder gelöscht (Taster leuchtet nicht). In Verbindung mit den Bedienelementen am unteren Rand haben die beleuchteten Taster aber weitere Funktionen: wird der Taster Function gedrückt gehalten, so kann - je nach Stellung des rechten Program-Schalters - mit den Leuchttastern die Funktion Sequenzlänge (Schalter in Position Limit),  Laufrichtung (Schalter in Position Direct. = Direction) oder Preset-Verwaltung (Schalter in Position Preset) angewählt werden. Wird der Taster Ratcheting gedrückt gehalten, so kann - je nach Stellung des linken Program-Schalter mit den Leuchttastern ein 2-, 3- oder 4-faches Ratcheting für jede Stufe getrennt an- und abgeschaltet werden (Schalter in Position Rx2, Rx3 oder Rx4).

Ist die Funktion Direct. angewählt, so kann eine der folgenden Laufrichtungen mit den beleuchteten Tastern gewählt werden:

• Abwärts

• Aufwärts

• 2 x Abwärts (jede Stufe wird im normalen Tempo zweifach gespielt, nicht zu verwechseln mit Ratcheting x2, siehe unten)

• 2 x Aufwärts (jede Stufe wird im normalen Tempo zweifach gespielt, nicht zu verwechseln mit Ratcheting x2, siehe unten)

• Pendeln Typ 1 (Anfangs- und End-Stufe werden doppelt gespielt)

• 2 x Pendeln Typ 1 (jede Stufe wird zweifach, Anfangs- und End-Stufe vierfach gespielt)

• Pendeln Typ 2 (Anfangs- und End-Stufe werden einfach gespielt)

• Zufällig (Rnd)

Ist die Funktion Limit angewählt, so kann mit den beleuchteten Tastern die Länge der Sequenz begrenzt werden. Dabei werden erste und letzte Stufe der Sequenz mit 2 Tastern angewählt.
Ist die Funktion Preset angewählt, so kann mit den beleuchteten Tastern eines der 8 Presets abgerufen werden. In einem Preset werden die Parameter gesetzte Stufen, Laufrichtung, Sequenzlänge und Ratcheting gespeichert. Um eines der 8 gespeicherten Presets abzurufen, hält man den Taster Function gedrückt und betätigt kurz den betreffenden Leucht-Taster, während der Program-Schalter auf Preset steht. Um die momentan eingestellten Parameter in einem der 8 Presets zu speichern, geht man ähnlich vor, hält aber den betreffenden Leucht-Taster länger gedrückt (ca. 3 Sekunden).

Wird der Taster Ratcheting gedrückt gehalten, so kann - je nach Stellung des linken Program-Schalter mit den Leuchttastern 2-, 3- oder 4-faches Ratcheting für jede Stufe getrennt an- und abgeschaltet werden (Schalter in Position Rx2, Rx3 oder Rx4). Ist an der betreffenden Stufe bereits ein anderes Ratcheting angewählt, so wird dieses dabei überschrieben. Näheres zu der Ratcheting-Funktion ist bei dem Modul A-160-5 erklärt.

Mit den Tastern Start/Stop und Reset wird die Sequenz von Hand gestartet, gestoppt oder auf Anfang gesetzt. Für die Reset-Funktion steht auch ein externer Steuereingang Reset zur Verfügung.
Das Modul hat keinen eingebauten Clock-Generator. Das Tempo wird über dem Clock-Eingang von außen gesteuert, wobei die positive Flanke des eingehenden Clock-Signals den Sprung auf die nächste Stufe der Sequenz auslöst.
Der Spannungsbereich der vom Modul erzeugten Steuerspannung kann in 3 Bereichen mit dem Kippschalter Range umgeschaltet werden: 0...+1V / 0...+2V / 0...+4V. Die Steuerspannung wird an der Buchse CV ausgegeben. Die Spannung ist nicht quantisiert. Intern steht eine 2-polige Stiftleiste zur Verfügung, an der die Daten in Form von Midi-Signalen zur Verfügung stehen (Note On/Off ab Midi-Tonhöhe 36 auf Midi-Kanal 1). Hier kann intern ein Midi-CV-Interface angesteuert werden, falls quantisierte Steuerspannungen gewünscht sind, z.B. das geplante Micro-CV-Interface A-190-9.
Das Gate-Signal erscheint an der Buchse Gate. Die Pulsbreite des Gate-Signals wird dabei von der Pulsbreite des Clock-Signals bestimmt, sofern an der betreffenden Position kein Ratcheting angewählt ist.

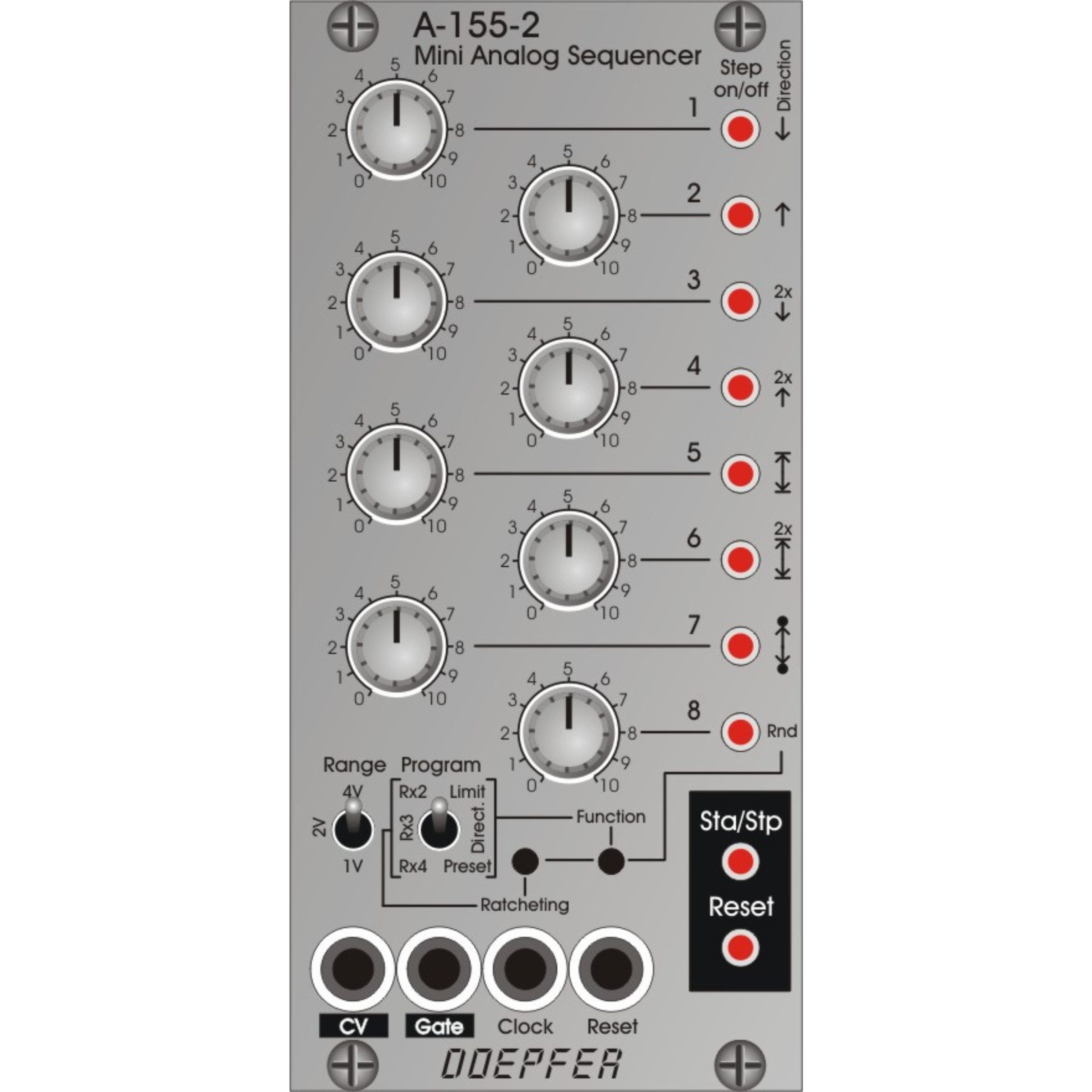

Bedienungs- und Anzeige-Elemente:

• 1...8 (Drehregler): manuelle Einstellung der Spannung für jede Stufe

• 1...8 (beleuchtete Taster): manuelle Gate-Aktivierung für jede Stufe, zusätzlich auch für Sonderfunktionen verwendet (Einstellungen von erster/letzter Stufe, Laufrichtung und Ratcheting) in Kombination mit anderen Bedienelementen

• Range: Kippschalter zur Einstellung des Steuerspannungsumfangs

• Program: Kippschalter zur Anwahl einer Funktion in Verbindung mit dem Tastern Ratcheting und Function

• Ratcheting: Taster zur Programmierung des Ratchetings in Verbindung mit dem Kippschalter Program

• Function:  Taster zur Programmierung des Sequenzlänge (Limit) und Laufrichtung (Direct.), sowie der Preset-Verwaltung (Preset)

• Sta/Stp: Taster zur manuellen Steuerung von Start und Stop, im laufenden Betrieb zeigt die LED dieses Taster den Zustand des Gate-Signals an (d.h. sie blinkt im Rhythmus des Gate-Ausgangs)

•

• Reset : manueller Reset-Taster

• CV : Steuerspannung-Ausgang

• Gate : Gate-Ausganga

• Clock: Clock-Eingang, die Pulsbreite des Clock-Signals bestimmt auch die Pulsbreite des ausgegebenen Gate-Signals

• Reset: Reset-Steuereingang, Art der Ausführung über interne Jumper wählbar  (z.B. positive Flanke erzeugt Sprung auf erste Stufe / positiver Pegel erzeugt Sprung auf erste Stufe und verharrt auf dieser Stufe solange der Reset-Eingang auf high liegt / Warten auf nächste positive Clock-Flanke vor Reset-Ausführung / ...)

Technische Details:

• Gate Ausgangsspannung: ca. 0V/+10V
• erforderlicher Clock Eingangspegel: min. +3V
• erforderlicher Reset Eingangspegel: min. +3V
• maximale Clock-Frequenz: > 10kHz (z.B. für Graphic-VCO-Anwendung)
• interner Midi-Ausgang: Midi-Kanal 1, Midi-Noten-Werte 36-48, 36-60 oder 36-72 je nach Stellung des Range-Schalters
